عدم ثبات البوم لفت عند الرفع: الأسباب والحلول

عدم ثبات الرافعة التلسكوبية عند الارتفاع لا يحدث بشكل عشوائي، فكلما امتد الذراع إلى الخارج تحرك مركز الثقل إلى الأمام وانخفضت قدرة الرفع الآمنة. كثير من المشغلين يعرفون هذه الفكرة نظرياً، لكن المشكلة تظهر غالباً عند التطبيق العملي في موقع العمل. في هذا المقال سنتحدث عن أبرز أسباب ضعف الثبات عند الامتداد الكامل، وما أهم المواصفات الفنية التي يجب الانتباه لها، وما الخطوات العملية التي تساعد على معالجة المشكلة قبل أي عملية رفع جديدة.

قدرة رفع جي سي بي 540-170 حسب مدى الوصول

عندما ترفع جي سي بي 540-170 حمولة على مدى قصير، يبقى الوزن قريباً من المحور الأمامي. لكن مع تمدد الذراع إلى الخارج تبتعد الحمولة أكثر عن مركز المعدّة، وهذا يزيد الضغط الأمامي ويقرب المعدة من نقطة الانقلاب. هذه قاعدة أساسية فيزيائياً، وهي تنطبق على كل الرافعات التلسكوبية مهما اختلفت العلامة التجارية.

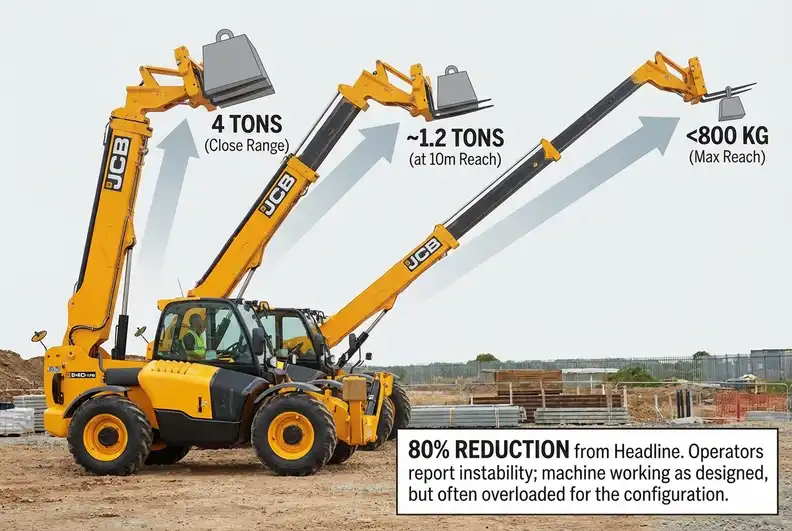

في جي سي بي 540-170 تصل أقصى قدرة رفع إلى 4 طن عند المدى القريب. وعند مدى أفقي يبلغ 10 أمتار تنخفض الحمولة الآمنة إلى نحو 1.2 طن. وعند أقصى مدى تصبح أقل من 800 كجم. هذا يعني أن القدرة الفعلية تنخفض بحوالي 80% مقارنة بالرقم الأساسي الذي يلفت الانتباه في بداية المواصفات، ولهذا يشعر بعض المشغلين بأن المعدة أصبحت خفيفة أو غير مريحة عند الامتداد الكامل. في كثير من الحالات تكون المعدة تعمل كما يجب، لكن الحمولة تكون أعلى من الحد المناسب لذلك الوضع.

ما هو مثلث الثبات؟

مثلث الثبات هو المبدأ الأساسي الذي يفسر متى تنقلب الرافعة التلسكوبية ومتى تبقى مستقرة. في الرافعة التلسكوبية القياسية بأربع عجلات، لا تتوزع منطقة الاستناد على العجلات الأربع بالتساوي، بل تتحدد فعلياً من خلال المحور الأمامي ونقطة ارتكاز المحور الخلفي المتأرجح. طالما بقي مركز ثقل المجموعة الكاملة، أي المعدة والملحق والحمولة معاً، داخل هذه المنطقة، تبقى المعدة ثابتة.

عندما يمتد الذراع، أو ترتفع الحمولة، أو تنعطف المعدة بسرعة، أو تسير على أرض غير مستوية، يتحرك مركز الثقل الكلي. وإذا خرج هذا المركز عن منطقة الاستناد المستقرة، تنقلب المعدة. ولهذا السبب فإن حمولة آمنة تماماً على مدى منخفض وبشكل مستقيم قد تصبح غير آمنة بمجرد أن ينعطف المشغل أو يمر فوق حفرة صغيرة أو يرفع الذراع على أرض مائلة، حتى لو لم يتغير وزن الحمولة على الشوك إطلاقاً.

يفسر مثلث الثبات المبدأ العام، لكن الهندسة الدقيقة وقاعدة العجلات وحدود الانقلاب تختلف من موديل لآخر. لذلك يجب دائماً الاعتماد على جدول الحمولة الخاص بالمعدة نفسها بدلاً من رسم توضيحي عام.

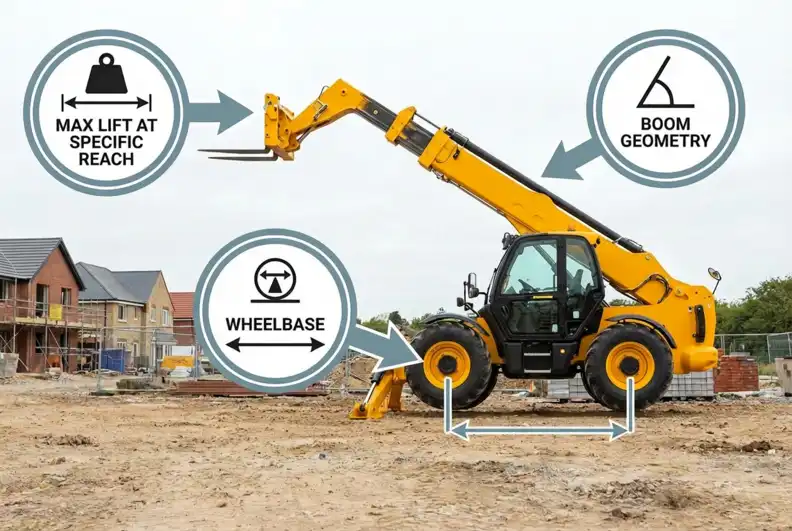

ما المواصفات التي تؤثر أكثر في ثبات الرافعة التلسكوبية؟

رقم القدرة الأساسية وحده لا يكفي للحكم على ثبات أي رافعة تلسكوبية عند العمل على مدى بعيد. هناك ثلاث نقاط أهم بكثير:

• قدرة الرفع عند مدى محدد
• طول قاعدة العجلات
• تصميم الذراع

كلما كانت قاعدة العجلات أطول، كانت القاعدة أكثر ثباتاً عند تمدد الذراع. أما إذا كانت القاعدة قصيرة، فقد تبدو المعدة أقل استقراراً عند نفس الحمولة ونفس المدى حتى لو كان رقم القدرة الأساسي متشابهاً.

الجدول التالي يوضح الفرق بين معدتين تحملان نفس القدرة الأساسية تقريباً، لكن أداءهما يختلف عند الرفع على مدى بعيد:

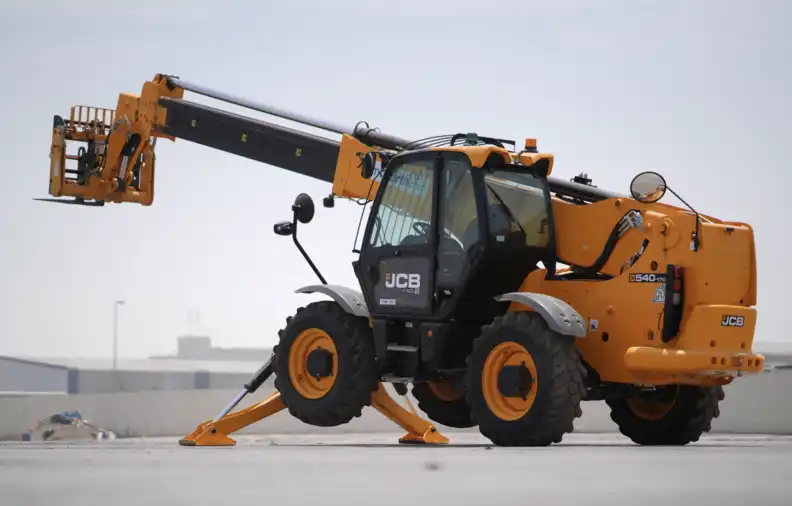

الدعامات الجانبية: ما دورها الحقيقي وأي نوع تختار؟

كثير من الشكاوى المتعلقة بعدم الثبات ترجع إلى التعامل مع الدعامات الجانبية كخطوة اختيارية بدلاً من كونها جزءاً أساسياً من جدول الحمولة. تعرض معظم جداول الحمولة قيمتين منفصلتين: القدرة "على العجلات" والقدرة "مع نشر الدعامات". وتكون قيمة الدعامات أعلى دائماً تقريباً، لأن نشر الأذرع يوسّع قاعدة استناد المعدة بشكل كبير يتجاوز ما توفره العجلات وحدها، وينقل الحمل عبر قواعد الدعامات بدلاً من الاعتماد فقط على نقاط تلامس الإطارات. وبحسب المعدة والتجهيز، قد يرفع نشر الدعامات بشكل صحيح القدرة الآمنة عند أقصى ارتفاع ومدى بشكل ملحوظ مقارنة بالعمل على العجلات فقط، وهذا بالضبط ما يفسر لماذا تبدو بعض المعدات "فجأة" غير مستقرة عند ارتفاع كانت ترفع منه بأمان سابقاً.

هناك نوعان شائعان من الدعامات:

• الدعامات الرأسية تنزل مباشرة من هيكل المعدة إلى الأسفل، وتناسب المواقع الضيقة مثل العمل الداخلي أو الشوارع الضيقة حيث لا توجد مساحة كافية لفتح الأذرع جانبياً.
• الدعامات المفتوحة (على شكل A) تنفتح جانبياً قبل النزول، وتوفر قاعدة أوسع من الدعامات الرأسية. تناسب المواقع المفتوحة والرفع على مدى جانبي كبير، لكنها تحتاج مساحة أكبر حول المعدة لفتحها بالكامل.

قبل الاعتماد على أي رقم يتعلق بالدعامات، تأكد من ثلاثة أمور على أرض الواقع: أن الأرض قادرة فعلاً على تحمل الحمل المركّز أسفل كل قاعدة، وأن القواعد ممتدة بالكامل ومستقرة (فالدعامة غير المفتوحة بالكامل لا تمنح جزءاً من القدرة المقابلة في الجدول)، واستخدام صفائح توزيع فوق الأرض الرخوة أو المدموكة حديثاً حتى لا تغوص الأذرع أثناء الرفع.

حالة الأرض وتأثيرها على الثبات عند الارتفاع

طبيعة الأرض من أكثر العوامل التي ترفع خطر الانقلاب، ومع ذلك كثيراً ما يتم التقليل من تأثيرها. ميل بسيط بحدود درجتين فقط قد يغيّر موقع مركز الثقل ويقلل هامش الثبات عند الامتداد الكامل. لذلك قد تصبح المعدة غير مستقرة حتى لو كانت الحمولة ضمن حدود جدول الرفع.

عند العمل على ارتفاع كبير، يكون من الأفضل استخدام الدعامات الجانبية متى كانت متاحة، حتى لو كان جدول الحمولة لا يفرض ذلك بشكل مباشر عند ذلك المدى. وإذا كانت الأرض رخوة أو مدموكة حديثاً، فمن الأفضل وضع صفائح مناسبة تحت قواعد الدعامات.

تضم بعض موديلات مانيتو وجيه إل جي أنظمة إلكترونية لإدارة الحمولة وتنبيه المشغل عند انخفاض هامش الثبات، لكن هذه الأنظمة تبقى وسيلة مساعدة وليست بديلاً عن تجهيز الأرض بالشكل الصحيح.

حالة المعدة قد تكون سبب المشكلة

إذا كانت البوم لفت في حالة فنية ضعيفة، فقد تتصرف بشكل غير متوقع عند العمل على مدى بعيد حتى لو كانت الحمولة ضمن الجدول. تآكل مسامير مفصل الذراع قد يسبب فراغاً بسيطاً في الحركة، وهذا يؤدي إلى تغيرات صغيرة في موضع الحمولة أثناء الرفع. كما أن أي تسريب في النظام الهيدروليكي يضعف دقة الحركة، بينما يؤثر انخفاض ضغط الإطارات أو تآكلها غير المتساوي في توزيع الحمل على المحاور.

قبل شراء معدات ثقيلة مستعملة من هذا النوع أو تشغيلها، من المهم فحص استجابة الهيدروليك عند الامتداد الكامل، والتأكد من حالة بطانات الذراع والمسامير، ومراجعة ضغط الإطارات حسب توصيات الشركة المصنعة. كثير من المشكلات التي تبدو وكأنها ضعف في الثبات تختفي تماماً بعد إجراء صيانة. ويمكن الرجوع إلى دليل فحص المعدات الثقيلة من مكنة لمعرفة ما الذي يشمله الفحص قبل الشراء في مثل هذه المعدات.

قائمة سريعة: أشياء تأكد منها قبل استخدام البوم لفت

الجدول التالي يفيد قبل كل عملية رفع عند مدى بعيد أو ارتفاع كبير:

تصفح رافعات تلسكوبية (بوم لفت) مستعملة ومفحوصة على مكنة

عند تقييم أي رافعة تلسكوبية للشراء، لا تكفي ورقة المواصفات، المعدات المعروضة على مكنة مفحوصة بشكل شامل (75 نقطة فحص) باستخدام الفحص البصري واليدوي والفحص بأدوات احترافية. كما يمكن مراجعة المواصفات الفنية وقراءة مراجعات الخبراء والاطلاع على الجولات الافتراضية 3D ومقارنة الموديلات قبل اتخاذ القرار.

أما إذا كانت لديك معدة وتفكر في عرضها للبيع، فيمكنك زيارة صفحة بيع المعدات الثقيلة أو التواصل مع فريقنا لمعرفة التفاصيل.

الأسئلة الشائعة

ما الطريقة الأكثر أماناً لتحريك الحمولة باستخدام الرافعة التلسكوبية؟

تكون الطريقة الأكثر أماناً عند إبقاء الذراع مسحوباً إلى الداخل وخفض الحمولة إلى وضع النقل، وغالباً يكون ارتفاعها بين 300 و400 مم عن الأرض. التنقل مع ذراع مرفوع أو ممتد يزيد خطر فقدان التوازن حتى داخل الموقع.

كيف أعرف أن أسطوانة الذراع فيها مشكلة؟

من العلامات الشائعة بطء التمدد تحت الحمل أو عدم انتظام الحركة أو ظهور زيت حول الأختام أو هبوط الذراع تدريجياً أثناء بقائه على ارتفاع معين. هذه المؤشرات تستدعي الفحص قبل العمل على ارتفاع.

هل يمكن استخدام الرافعة التلسكوبية كرافعة بخطاف؟

نعم، في بعض الحالات يمكن ذلك عند تركيب ذراع إضافية مزودة بخطاف ومصممة لهذا الغرض. لكن جدول الحمولة في هذا الوضع يختلف عن جدول الشوك وتكون الحمولة المسموح بها أقل عادةً. لا يصح استخدام حامل الشوك كنقطة رفع بديلة.

هل تحتاج الرافعة التلسكوبية إلى ترخيص خاص للمشغل؟

هذا يعتمد على البلد وعلى أنظمة الموقع. في كثير من الأسواق تحتاج المعدات التي تتجاوز سعة معينة إلى ترخيص محدد أو سجل تدريب موثق. لذلك من المهم مراجعة الأنظمة المحلية قبل تكليف أي مشغل بهذه المعدة.

ما الفرق بين الدعامات الرأسية والدعامات المفتوحة؟

تنزل الدعامات الرأسية مباشرة إلى الأسفل وتناسب المواقع الضيقة أو الداخلية ذات المساحة المحدودة. أما الدعامات المفتوحة فتنفتح جانبياً لتشكل قاعدة أوسع، وتناسب عادة عمليات الرفع الأثقل على مدى جانبي، لكنها تحتاج مساحة أكبر حول المعدة لفتحها بالكامل.
