ما هي حمولة الانقلاب وكيف يتم حسابها؟

تخيل أنك تعمل على حفارة في موقع بناء وتحاول نقل أو رفع حمولة ثقيلة، وفجأة أثناء قيامك بتشغيل الحفارة ومد ذراعها المُحملة، لاحظت ميلاناً طفيفاً في الآلية. هذه إشارة واضحة إلى أنك قد اقتربت من حمولة الانقلاب، أو ما يُعرف أيضاً بوزن الانقلاب، ولكن ما المقصود بحمولة الانقلاب بالضبط؟ ولماذا من المهم جداً معرفتها؟

إذا كنت تتساءل عن كيفية ضمان ثبات واستقرار آليتك وتشغيلها بأمان وكفاءة، فأنت في المكان الصحيح. سنشرح مفهوم حمولة الانقلاب وأهميتها وكيفية حسابها للحفارات واللوادر والسكيد ستير وسنقدّم بعض الأمثلة التوضيحية لتسهيل الفهم.

ما هي حمولة الانقلاب، ولماذا تعدّ مهمة؟

حمولة الانقلاب هي الوزن الأقصى الذي تستطيع الآلية الثقيلة رفعه قبل أن تفقد توازنها وتنقلب. تمثّل هذه الحمولة الحد الفاصل بين التشغيل الآمن والخطير ويعرّض تجاوزها الآلية للتلف كما يشكّل خطراً على سلامة المشغل وكل من حوله.

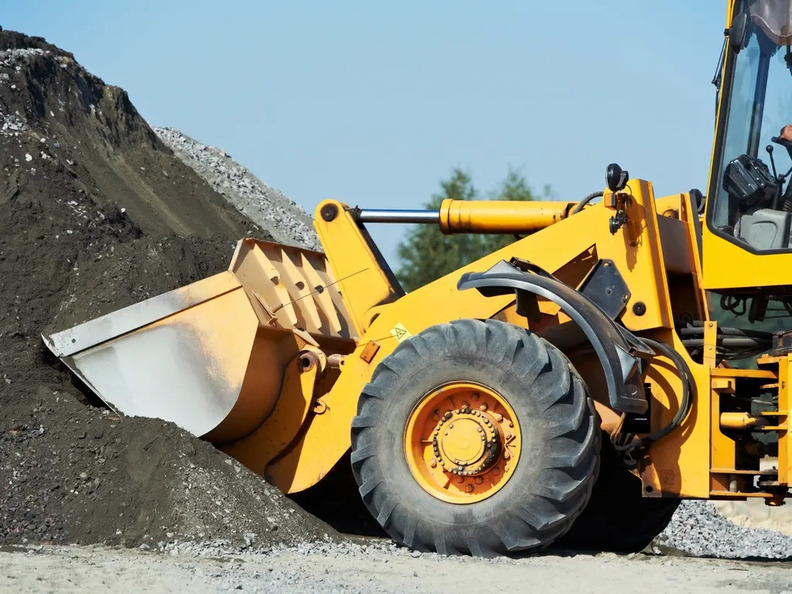

على سبيل المثال، تخيل أنك تستخدم لودر لنقل تربة رطبة وهي أثقل بكثير من التربة الجافة. إذا زاد وزن حمولة الدلو عن الحد المسموح، سيبدأ اللودر بالميلان إلى الأمام. هذه هي حمولة الانقلاب في أبسط صورها ويُنصح بتجنبها بكل تأكيد.

ترتبط حمولة الانقلاب أيضاً بالسعة التشغيلية المصنّفة للآلية (ROC) والتي تمثّل الوزن الذي يمكن للآلية حمله بأمان أثناء العمليات الاعتيادية. عادةً ما تكون السعة التشغيلية المصنّفة ما بين 50% إلى 60% من حمولة الانقلاب، ويضمن الالتزام بها تشغيلاً سلساً وفعالاً وآمناً.

السعة التشغيلية مقابل حمولة الانقلاب: ما الفرق؟

كثيراً ما يتم الخلط بين هذين المصطلحين، لكنهما ليسا الرقم نفسه. حمولة الانقلاب هي نقطة الفشل المطلقة، أي الوزن الذي تبدأ عنده الآلية بالانقلاب فعلياً. أما السعة التشغيلية المصنّفة (ROC) فهي جزء متعمد ومنخفض من هذا الرقم، عادةً ما بين 50% و60% من حمولة الانقلاب، تم وضعه كهامش أمان لمواجهة ظروف العمل الحقيقية مثل الأرض غير المستوية أو الحركة المفاجئة أو تآكل الملحقات.

عملياً: حمولة الانقلاب تخبرك أين يبدأ الخطر، بينما السعة التشغيلية تخبرك بالحد الفعلي الذي يجب أن تعمل ضمنه يومياً. لا تتعامل أبداً مع رقم حمولة الانقلاب كهدف تسعى للوصول إليه، بل هو الخط الذي يجب أن تبقى بعيداً عنه تماماً، وليس هدفاً تقترب منه.

حمولة الانقلاب الساكنة مقابل الديناميكية

معظم أرقام حمولة الانقلاب المُعلنة تشير إلى حمولة الانقلاب الساكنة، أي عندما تكون الآلية ثابتة على أرض مستوية وصلبة، دون احتساب قوى إضافية مثل التسارع المفاجئ أو الفرملة أو العمل على منحدر. وهذا الرقم أيضاً هو الذي يُحسب على أساسه السعة التشغيلية المصنّفة عادة.

أما حمولة الانقلاب الديناميكية، وهي النقطة التي قد تنقلب عندها الآلية أثناء الحركة الفعلية أو التشغيل (كالتنقل بحمولة مرفوعة أو العمل على منحدر أو التوقف المفاجئ)، فهي أقل من الرقم الساكن، لأن الحركة والأرض غير المستوية تقلل من الاستقرار الفعلي للآلية. وهذا بالضبط سبب أهمية الالتزام بالسعة التشغيلية بدلاً من رقم حمولة الانقلاب الساكن المُعلن، في ظروف العمل الحقيقية وليس في ظروف الاختبار المخبري.

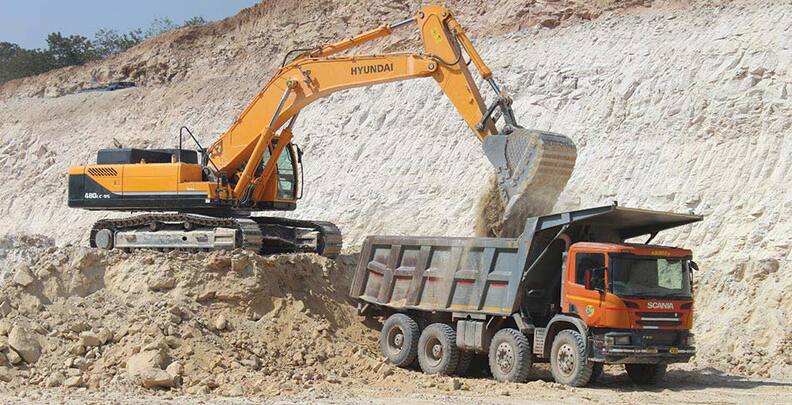

ما هي حمولة الانقلاب في الحفارات؟

حمولة الانقلاب في الحفارات تشير إلى الحد الأقصى للوزن الذي يمكن للآلة رفعه قبل أن تفقد استقرارها. تجاوز هذا الحد يزيد من خطر الانقلاب، مما يجعل فهم العوامل المختلفة التي تؤثر على قدرة الرفع أمراً بالغ الأهمية.

العوامل الرئيسية التي تؤثر على حمولة الانقلاب:

1. طول الذراع والذراع العلوي: الذراع الأطول يقلل من الاستقرار، مما يجعل الرفع أكثر صعوبة.
2. نصف قطر الحمل: كلما زادت مسافة الحمل عن مركز الحفارة، زاد خطر الانقلاب.
3. حجم الثقل الموازن: الأثقال الموازنة الأكبر تساعد على تحقيق التوازن، مما يسمح برفع أحمال أثقل بأمان.

كم يمكن أن ترفع الحفارة؟

تختلف قدرة الرفع حسب حجم الآلة وطول الذراع والثقل الموازن. على سبيل المثال، إذا كان وزن أنبوب خرساني 2000 رطل ونصف قطر الرفع 15 قدماً، ولكن مخطط الرفع للحفارة يُظهر قدرة قصوى تبلغ 1800 رطل عند هذه المسافة، فإن رفع الأنبوب قد يتسبب في اختلال توازن الحفارة.

دائماً راجع مخطط قدرة الرفع الموجود في مواصفات الشركة المصنعة لضمان التشغيل الآمن والفعال. تُعد شركة Kato Works مثالاً جيداً على ذلك، إذ تنشر مخططات تفصيلية لقدرة الرفع توضّح بدقة كيف تتغير القدرة حسب نصف القطر والتجهيزات.

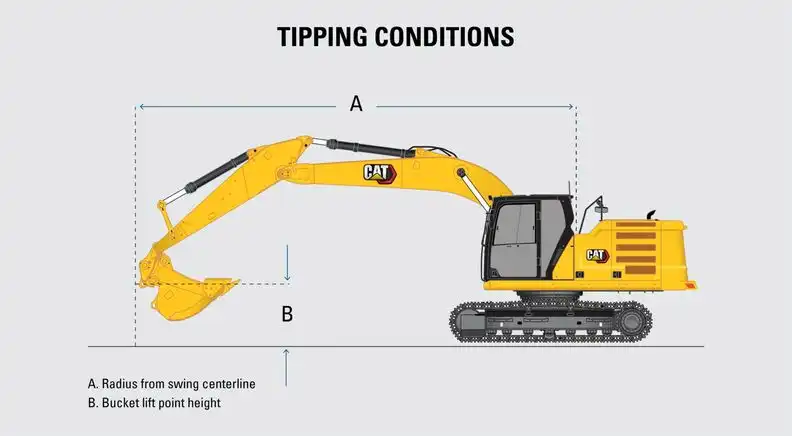

كيفية حساب حمولة الانقلاب للحفارات

حساب حمولة الانقلاب ليس صعباً كما يبدو. توفر الجهة المصنّعة مخططات سعة الرفع التي تقوم بمعظم العمل نيابةً عنك. إليك كيفية استخدام أحدها:

1. قياس نصف قطر الحمولة: حدد المسافة من مركز دوران الآلية إلى الحمولة.
2. تحقق من طول ذراع الرافعة والذراع: تأكد من الإعدادات التي ستستخدمها.
3. ابحث عن حمولة الانقلاب: قارن هذه القيم في المخطط ضمن ورقة المواصفات التقنية لمعرفة أقصى وزن يمكن للآلية رفعه بأمان.

التزم دائماً بتوصيات المخطط، فهذه الحدود موجودة لسبب وجيه.

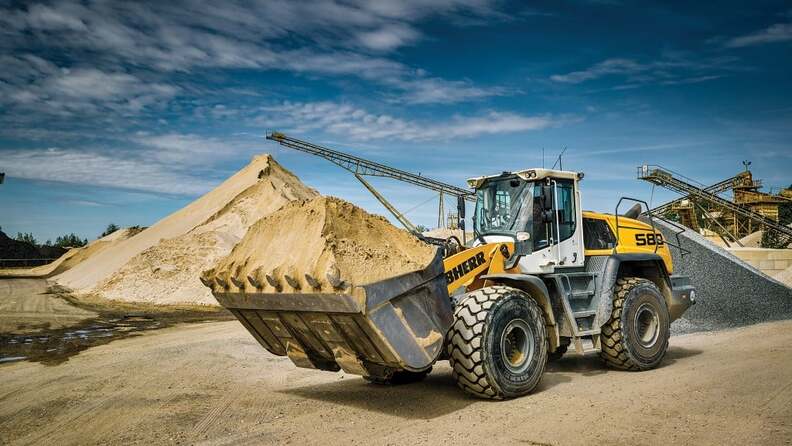

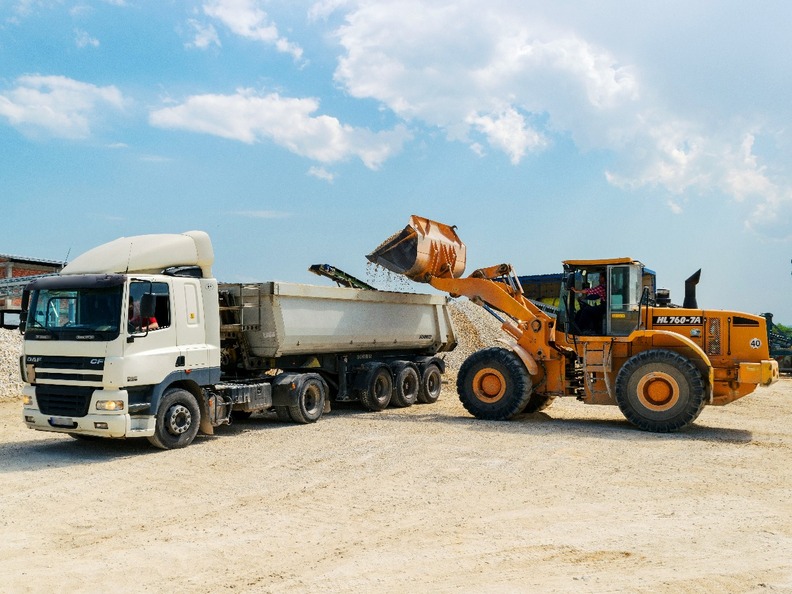

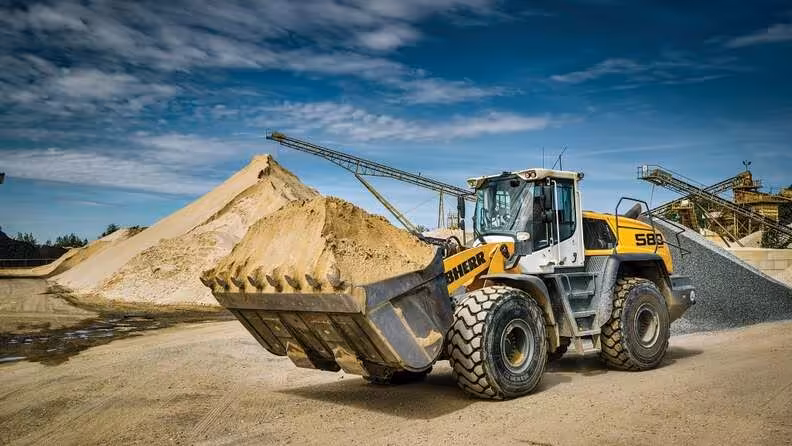

ماذا تعني حمولة الانقلاب في اللوادر؟

تختلف طريقة تحديد حمولة الانقلاب في اللودرات عنها في الحفارات، إذ يتم تحديدها عملياً عن طريق الاختبار بدلاً من الاعتماد على مخططات بيانية. تقوم الجهة المصنّعة بإضافة أوزان تدريجية إلى الجرافة حتى تصل الآلية إلى نقطة الميلان للأمام أو ما يُعرف بـ "نقطة الانقلاب" ويُسجل الوزن الذي تميل عنده الآلية على أنه حمولة الانقلاب.

تتأثر حمولة الانقلاب في اللودرات بعدة عوامل، منها:

• توزيع الوزن: يؤدي وضع الوزن في الجرافة إلى تحويل مركز ثقل اللودر إلى الأمام مما يزيد من احتمالية انقلابها.
• حجم وشكل الجرافة: تستوعب الجرافات الأكبر حجماً حمولة أكبر، لكنها ترفع من خطر الانقلاب في الوقت نفسه، خاصةً إذا لم تكن المواد موزعة بالتساوي داخل الجرافة.

مثال: لنفترض أنك تستخدم لودر لنقل الرمل، وأن حمولة الانقلاب القصوى للجرافة هي 8,000 رطل. للعمل بأمان، يُنصح عادةً باستخدام نسبة 60% من حمولة الانقلاب كحد أقصى للحمولة الفعلية، وهذا يُسمى سعة التشغيل الموصى بها. في هذه الحالة، تكون سعة التشغيل الموصى بها 4,800 رطل. إذا حاولت تحميل 6,000 رطل من الرمل، فأنت تتجاوز سعة التشغيل الموصى بها، مما يزيد بشكل كبير من خطر انقلاب اللودر إلى الأمام.

كيفية حساب حمولة الانقلاب للوادر

إليك كيفية تحديد حمولة الانقلاب وسعة التشغيل الموصى بها للودر:

1. ابحث عن حمولة الانقلاب: عادةً ما تكون مُدرجة في مواصفات الجهة المصنّعة. إذا لم تكن كذلك، يتم تحديدها من خلال الاختبار.
2. احسب سعة التشغيل الموصى بها: اضرب حمولة الانقلاب في 50% أو 60% اعتماداً على معامل الأمان الذي يوصي به المُصنِّع.

مثلاً، إذا كانت حمولة الانقلاب للودر 10,000 رطل، فستكون سعة التشغيل الموصى بها 5,000 رطل (بنسبة 50%). يضمن العمل ضمن هذا الحد استقرار الآلية وسلامتها.

ما هي حمولة الانقلاب في السكيد ستير؟

للسكيد ستير أيضاً تصنيف خاص لحمولة الانقلاب، ومن المهم فهمه بشكل منفصل، لأن هذه الآليات تحمل الأوزان قريباً جداً من المحور الأمامي مقارنة باللودر أو الحفارة، ما يجعلها أكثر حساسية للتحميل الزائد.

تُحدد حمولة الانقلاب في السكيد ستير بنفس طريقة اللودر تقريباً: تقوم الجهة المصنّعة بزيادة الوزن في الجرافة تدريجياً حتى تبدأ العجلات أو الجنازير الخلفية بالارتفاع عن الأرض، ويُسجَّل هذا الوزن كحمولة انقلاب. وكما هو الحال في اللودر، تكون السعة التشغيلية الموصى بها عادةً 50% من حمولة الانقلاب، وهو هامش أمان متعمد نظراً لأن السكيد ستير يدور بشكل حاد ويُغيّر اتجاهه باستمرار، وكلاهما يُضيف إجهاداً ديناميكياً لا يعكسه الاختبار الساكن.

ما الذي يؤثر تحديداً على حمولة الانقلاب في السكيد ستير:

• وزن الملحق ومدى امتداده: الملحقات الثقيلة مثل الكلابات أو شوك النقالات تُحرّك مركز الثقل للأمام أكثر من الجرافة القياسية.
• حالة الإطارات أو الجنازير: الإطارات المتآكلة أو الجنازير المرتخية تقلل من هامش الاستقرار الفعلي، ما يخفض حد الانقلاب العملي (وليس المُعلن).
• ميلان الأرض وطبيعة السطح: بما أن السكيد ستير يدور في مكانه بدلاً من التوجيه كمركبة بعجلات تقليدية، فإن العمل على منحدر يرفع خطر الانقلاب بشكل كبير مقارنة بنفس الحمولة على أرض مستوية.

مثال: سكيد ستير بحمولة انقلاب مُصنّفة تبلغ 4,000 رطل تكون سعته التشغيلية الموصى بها 2,000 رطل عند معامل الأمان القياسي 50%. تحميل 3,000 رطل في الجرافة يتجاوز الحد الآمن للتشغيل بوضوح، رغم أنه لا يزال أقل من نقطة الانقلاب المطلقة للآلية، وهذا بالضبط الفارق الذي يهدف هامش السعة التشغيلية إلى حمايتك منه.

كيف تقرأ مواصفات ثبات الآلية وحمولة الانقلاب بشكل صحيح؟

قراءة ورقة المواصفات بشكل صحيح لا تقل أهمية عن معرفة الأرقام نفسها. عند مقارنة الآليات أو تقييم آلية مستعملة، إليك ما يجب الانتباه له فعلياً:

1. تأكد إن كان الرقم المُعلن هو حمولة الانقلاب أم السعة التشغيلية. لا توضح أوراق المواصفات دائماً هذا الفرق بشكل واضح، والخلط بينهما هو الخطأ الأكثر شيوعاً وخطورة. إذا بدا الرقم مرتفعاً بشكل غير معتاد بالنسبة لحجم الآلية، فمن المرجح أنه حمولة الانقلاب وليس السعة التشغيلية الآمنة.
2. تحقق من ظروف الاختبار. أرقام حمولة الانقلاب غالباً ما تكون ساكنة (آلية ثابتة على أرض مستوية). إذا كان عملك يتضمن منحدرات أو أرضاً غير مستوية أو حركة مستمرة، تعامل مع الرقم المُعلن على أنه متفائل وابتعد أكثر عن السعة التشغيلية، وليس فقط عندها بالضبط.
3. طابق الرقم مع الملحق الفعلي الذي تستخدمه. المواصفات المُعلنة عادة تفترض جرافة قياسية. الملحق الأثقل أو الأطول مدى يخفض حمولة الانقلاب الفعلية حتى لو لم يتغيّر الرقم المُعلن في ورقة المواصفات.
4. انتبه لملاحظات الثقل الموازن والتجهيزات. بعض الشركات المصنّعة تنشر أرقام حمولة انقلاب مختلفة حسب خيارات الثقل الموازن، تأكد أنك تقرأ الرقم الخاص بالتجهيزات الفعلية للآلية التي تُقيّمها، وليس خياراً مصنعياً أثقل قد لا تمتلكه.

كيف تطبق معرفة حمولة الانقلاب لتشغيل الآليات بأمان؟

فهم حمولة الانقلاب أمر ضروري للتشغيل الآمن للحفارات واللوادر والسكيد ستير والمعدات الثقيلة. تجاوز القدرة التشغيلية المقدرة (ROC) يمكن أن يتسبب في فقدان الاستقرار والحوادث وتلف المعدات. إليك كيفية القيام بعمليات الرفع دون التسبب بضرر لآليتك:

1. اختر الآلية المناسبة: طابق حمولة الانقلاب والقدرة التشغيلية المقدرة مع متطلبات مشروعك. استخدم معدات ذات سعة أعلى للأحمال الثقيلة مثل التربة الرطبة، الحصى، أو الأنابيب الخرسانية.
2. استخدم الملحقات بشكل دقيق: الأدوات مثل الدلاء والشوكات والكلاليب تؤثر على مركز الثقل وقدرة الرفع. دائماً خذ هذه التغييرات في الاعتبار.
3. درّب المشغلين: تأكد من أن مشغلي الحفارات واللوادر والسكيد ستير يفهمون حدود حمولة الانقلاب وممارسات الرفع الآمنة لتجنب الحوادث.
4. لا تُهمل الصيانة الدورية: حافظ على الأنظمة الهيدروليكية، والأثقال الموازنة، والإطارات أو الجنازير، وتوزيع الأحمال لضمان الاستقرار والكفاءة.

قد تبدو حمولة الانقلاب مفهوماً تقنياً، لكنها حجر الزاوية لتشغيل المعدات الثقيلة بكفاءة وأمان. سواء كنت تعمل مع حفارات أو لودرات أو سكيد ستير، فإن فهم كيفية حساب حمولة الانقلاب ولماذا هي مهمة يساعدك على اختيار الآلية المناسبة وتشغيلها بأمان وإنجاز العمل بكفاءة.

الأسئلة الشائعة

ماذا تعني حمولة الانقلاب؟

حمولة الانقلاب هي الوزن الأقصى الذي تتحمله الآلية قبل أن تفقد توازنها وتبدأ بالانقلاب. إنها الحد الفيزيائي المطلق وليست هدفاً آمناً للتشغيل، ولهذا السبب تُصنَّف الآليات للاستخدام الفعلي عند سعة تشغيلية مصنّفة (ROC) أقل، عادةً ما بين 50% و60% من حمولة الانقلاب.

ما الفرق بين السعة التشغيلية وحمولة الانقلاب؟

حمولة الانقلاب هي النقطة التي تبدأ عندها الآلية فعلياً بالانقلاب. أما السعة التشغيلية (ROC) فهي هامش أمان متحفظ أقل من ذلك، عادة 50 إلى 60% من حمولة الانقلاب، مخصص لمواجهة ظروف العمل الحقيقية مثل الأرض غير المستوية والحركة وتآكل الملحقات. يجب أن تعمل ضمن السعة التشغيلية دائماً، وليس عند حمولة الانقلاب نفسها.

ما هي حمولة الانقلاب في السكيد ستير؟

هي الحد الأقصى لوزن الجرافة أو الملحق الذي يستطيع السكيد ستير حمله قبل أن يرتفع الجزء الخلفي عن الأرض، ويتم تحديدها من خلال اختبار تحميل تدريجي من قبل الشركة المصنّعة. وكما هو الحال في اللوادر، تكون السعة التشغيلية الموصى بها عادة 50% من حمولة الانقلاب، لأن دوران السكيد ستير الحاد وتغيير اتجاهه المستمر يُضيف خطراً على الاستقرار يتجاوز ما يقيسه الاختبار الساكن.

ما هو خطر الانقلاب؟

خطر الانقلاب هو أي ظرف يزيد من احتمالية تجاوز الآلية لحدود التشغيل الآمن، ويشمل ذلك التحميل الزائد فوق السعة التشغيلية، والعمل على منحدرات أو أرض غير مستوية، واستخدام ملحقات أثقل أو أطول مدى مما هو مُصنَّف للآلية، والإطارات أو الجنازير المتآكلة التي تقلل من الاستقرار الفعلي.

هل حمولة الانقلاب هي نفسها وزن الانقلاب؟

نعم، كلا المصطلحين يشيران إلى نفس المفهوم بأسماء مختلفة. حمولة الانقلاب ووزن الانقلاب يصفان كلاهما الوزن الأقصى الذي تصبح عنده الآلية غير مستقرة وتبدأ بالانقلاب.
