شفرة الجرافة على الحفارة: 5 استخدامات يجب على كل مُشغّل معرفتها

شفرة الجرافة على الحفارة هي لوح فولاذي مسطح مثبَّت في مقدمة الهيكل السفلي، يتحرك للأعلى والأسفل ويميل في بعض الموديلات، ويُتحكَّم فيه من داخل الكابينة. تأتي هذه الشفرة معيارية في معظم الحفارات الصغيرة، وتختلف وظيفتها عن وظيفة الذراع والدلو الرئيسي. من أبرز الموديلات المزودة بهذه الشفرة: هيتاشي ZX33U-6 CLR وكوبوتا U27-4 وفولفو ECR50D وXCMG XE60G Pro. يتناول هذا المقال وظائف الشفرة الخمس الأساسية وكيف تؤثر مواصفات العرض والمدى الهيدروليكي على أدائها، مع مقارنة بين أبرز الحفارات الصغيرة المتوفرة في مكنة.

وظائف شفرة الجرافة على الحفارة

شفرة الجرافة تتولى مهام لا يستطيع ذراع الحفارة أداءها بكفاءة. لا تحل ذراع الحفارة محل الجرافة المخصصة في أعمال تحريك التربة الكبيرة، لكنها تجعل الحفارة أكثر اكتفاءً ذاتياً في موقع العمل.

1. الردم بعد الحفر

هذه هي الوظيفة الأكثر شيوعاً. بعد أن تنتهي الحفارة من حفر خندق لكابل أو أنبوب أو أساس، تعمل شفرة الجرافة على إعادة التراب المحفور إلى الخندق. بدون الشفرة، يحتاج المشغّل إلى انتظار آلة منفصلة أو الاعتماد على العمالة اليدوية. بوجود الشفرة، يصبح الردم جزءاً من نفس دورة العمل دون انقطاع.

2. التسوية وتمهيد السطح

بعد الردم، يكون السطح المحيط بالحفرة غير منتظم. تعمل شفرة الجرافة على تسوية تلك المنطقة قبل أن تنتقل الآلة أو يُسلَّم الموقع. في حفارة فولفو ECR50D، تعمل الشفرة بالتنسيق مع نظام الهيدروليك الحساس للحمل الذي يوزع الطاقة تلقائياً، ما يجعل تمريرات التسوية أكثر سلاسة وأقل استهلاكاً للوقود.

3. تثبيت الحفارة على المنحدرات والأرضيات غير المستوية

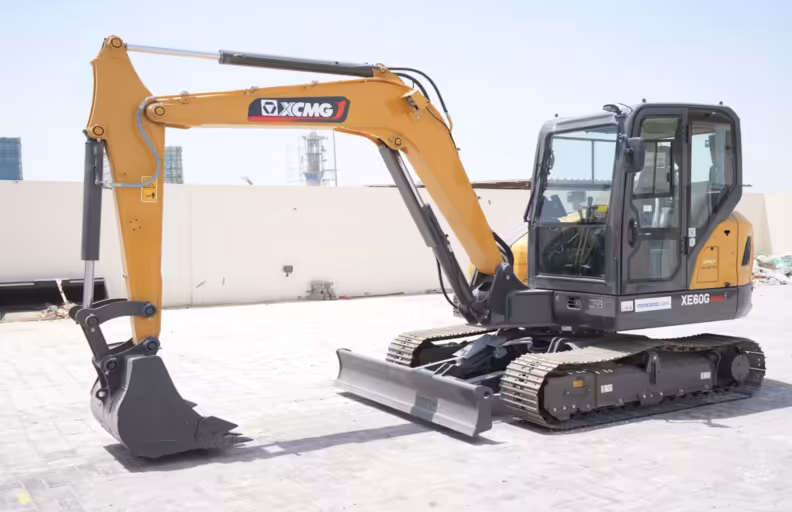

عند العمل على منحدر أو جسر ترابي، تضغط القوى الجانبية على الهيكل السفلي وقد ترفع الجنزير. إنزال شفرة الجرافة إلى الأرض على الجانب السفلي من المنحدر يُنشئ نقطة ارتكاز تُثبّت الآلة أثناء الحفر. هذا مهم بشكل خاص في الحفارات الصغيرة، حيث يكون وزن التشغيل أخف وهامش الاستقرار أضيق. تُوظف حفارة XCMG XE60G Pro بوزن 6 طن حفارة شفرتها في مواقع الوصول المائلة لا سيما أثناء أعمال الأساسات والصرف.

4. إزاحة المواد والتراب المُتراكمة

الحفر يُنتج كميات كبيرة من التراب حول الآلة. الأكوام المتراكمة بالقرب من الجنازير تقلل من قدرة المناورة وقد تُسبب انقلاب الآلة عند الدوران. الشفرة تُبقي منطقة العمل المباشرة خالية بدفع التراب والحصى والمخلفات جانباً دون توقف دورة الحفر. المعدات ذات التصميم عديم التأرجح الخلفي (Zero Tail Swing)، كـ هيتاشي ZX33U-6 CLR وكوبوتا U27-4، تستفيد أكثر من هذه الميزة لأنها تعمل في مساحات ضيقة حيث يصعب تفادي تراكم المواد.

5. التثبيت الأرضي أثناء الرفع الثقيل

عند رفع حمل ثقيل كقطعة أنبوب خرسانية أو حلقة بئر أو كتلة حجرية، يميل الجزء الخلفي من الحفارة إلى الارتفاع إذا كان الحمل قريباً من الحد الأقصى. الضغط بالشفرة على الأرض في المقدمة يُضيف تأثير موازن يُبقي الآلة متوازنة أثناء الرفع، ما يُوسّع قدرة الرفع الفعلية بشكل طفيف دون تجاوز الحدود الهيكلية.

كيف تؤثر عرض الشفرة ومداها الهيدروليكي على الأداء

ليست كل شفرات الجرافة على الحفارات متساوية في الأداء. مواصفتان تحددان مدى فائدة الشفرة: العرض والمدى الهيدروليكي الرأسي، أي مقدار انخفاض الشفرة تحت مستوى الجنزير وارتفاعها فوقه.

• العرض يحدد حجم المواد التي تتحرك في تمريرة واحدة. كلما زاد العرض قلّت التمريرات اللازمة لردم خندق أو تسوية سطح. في هيتاشي ZX33U-6 CLR، يبلغ عرض الشفرة 1,550 ملم مما يتوافق مع عرض الجنزير، وهذا يتيح تغطية كامل الأرض التي تطأها الجنازير في تمريرة عكسية واحدة. كوبوتا U27-4 ذات الإطار 2,665 كغ تمتلك شفرة أضيق تتناسب مع حجمها وتؤدي وظيفتها بكفاءة ضمن البصمة التشغيلية الأصغر.
• المدى الهيدروليكي يحدد قدرة الشفرة على الحفر الطفيف في السطح أو مجرد التحرك فوقه. الشفرة التي تنزل تحت مستوى الجنزير من 300 إلى 450 ملم وهو المعتاد في الحفارات الصغيرة تستطيع كشط المواد الفضفاضة من السطح بدلاً من مجرد دفعها، ما يصنع فارقاً واضحاً في أعمال التشطيب. في XCMG XE60G Pro المزود بمحرك كوبوتا V2607 بقوة 46.9 حصان، يوفر الضغط الهيدروليكي ثباتاً على كامل المدى الرأسي دون الانخفاض الذي يظهر في المحركات الأصغر تحت الأحمال المشتركة.

حفارات صغيرة بشفرة جرافة للبيع على مكنة

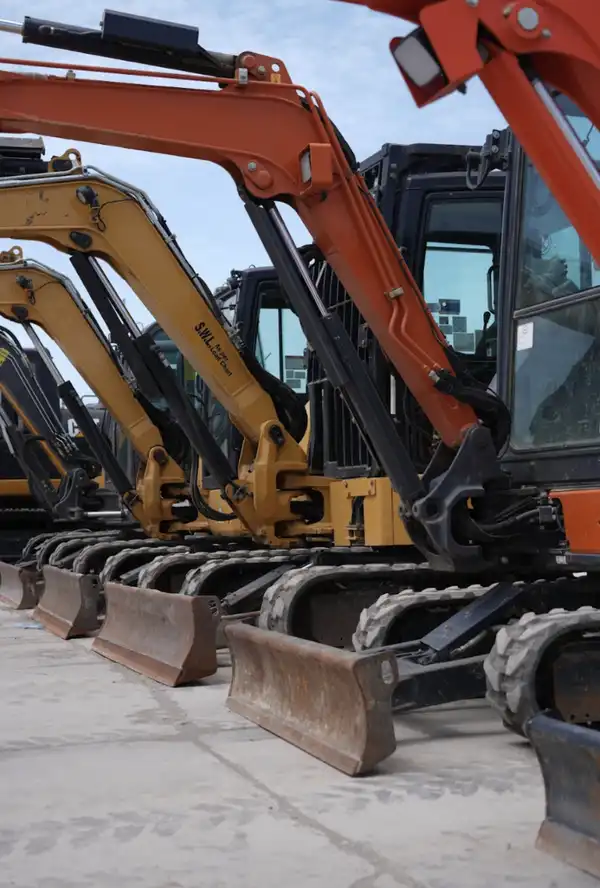

الحفارات الصغيرة المتوفرة حالياً في مكنة مزودة بشفرة جرافة وتتراوح بين 2.5 و6 طن، وتشمل هيتاشي ZX33U-6 CLR وفولفو ECR50D وكوبوتا U27-4 وXCMG XE60G Pro. جميع هذه المعدات ساعاتها منخفضة وجمارك إفراجها مسددة وخضعت للفحص الشامل.

فيما يلي مقارنة سريعة بين المواصفات الرئيسية:

المقارنة المباشرة بين الموديلات متاحة عبر أداة المقارنة في مكنة، والمواصفات التفصيلية في قسم المراجعات التقنية. يمكن أيضاً معاينة أي معدة عن بُعد عبر الجولة الافتراضية ثلاثية الأبعاد أو زيارة المستودع في المنطقة الحرة بجبل علي، دبي.

الأسئلة الشائعة

هل تأتي كل الحفارات الصغيرة بشفرة جرافة؟

نعم، معظم الحفارات الصغيرة في فئة 1 إلى 6 طن تأتي بشفرة جرافة ضمن المعدات الأساسية. بعض موديلات الحفارات الكومباكت الأكبر تُدرجها كخيار إضافي. من المهم التأكد من ذلك عند الشراء لأن الآلة بدون شفرة تستلزم معدة تسوية منفصلة أو عمالة يدوية للردم مما يرفع تكاليف الموقع بشكل ملحوظ.

ما الفرق بين الشفرة العادية والشفرة المائلة في الحفارة الصغيرة؟

الشفرة العادية تتحرك رأسياً فقط للأعلى والأسفل. الشفرة المائلة تضيف إمكانية إمالة أحد الجانبين إلى ما هو أخفض من الآخر، ما يتيح تسوية المنحدرات دون إعادة تمركز الآلة. الشفرة المائلة أكثر شيوعاً في الحفارات الكومباكت الأكبر والجرافات المجنزرة. معظم الحفارات الصغيرة تستخدم شفرة بزاوية ثابتة تتحرك رأسياً فقط.

ما العرض المثالي لشفرة الجرافة في الحفارة الصغيرة؟

كقاعدة عامة، يجب أن يساوي عرض الشفرة عرض الجنزير أو يتجاوزه بقليل. في هيتاشي ZX33U-6 CLR، يبلغ عرض الشفرة 1,550 ملم مما يتوافق مع عرض الجنزير وهذا يتيح تغطية كامل البصمة الأرضية في تمريرة واحدة. شفرة أضيق من الجنزير تترك أشرطة من المواد غير المطروحة وتستلزم تمريرات إضافية.

هل استخدام الشفرة يرفع استهلاك الوقود في الحفارة الصغيرة؟

نعم، لكن الزيادة بسيطة عند استخدام الشفرة في مهام خفيفة كالردم والتسوية. الدارة الهيدروليكية تستهلك طاقة إضافية من المحرك أثناء تشغيل الشفرة، لكن دورة العمل عادةً قصيرة. الآلات ذات الهيدروليك الحساس للحمل كـ فولفو ECR50D تُدير هذا بكفاءة أعلى مقارنةً بالأنظمة ذات التدفق الثابت.

هل يمكن استخدام الشفرة في تسوية الأرض الخشنة؟

نعم، في حدود معينة. الشفرة تتعامل مع التسوية الخشنة للتراب الفضفاض والحصى ومواد الردم. لكنها غير مناسبة للقطع في الأرض الصلبة المدموكة أو تحريك كميات كبيرة لمسافات طويلة. لتلك المهام، الجرافة أو ماكينة التمهيد هي الخيار الأنسب. شفرة الحفارة تعمل بأفضل أداء في تشطيب المنطقة المحيطة بالحفرة مباشرةً.
