كتل موازنة المعدات الثقيلة: دورها وتأثيرها

الحفاظ على توازن المعدات الثقيلة ليس أمراً سهلاً أو عشوائياً، بل جزء أساسي من التصميم. سواء كنت تتعامل مع حفارة أو كرين أو رافعة شوكية تنقل بضائع، فإن القطع الثقيلة المخصصة لحفظ التوازن هي ما يمنح هذه المعدات الثبات والأمان أثناء العمل.

في هذا المقال، سنوضح وظيفة كتلة التوازن في المعدات الثقيلة وأنواعها المختلفة وكيف تسهم في تحسين أداء الآليات وسلامتها.

ما هي كتلة التوازن في المعدات الثقيلة؟

يتم تثبيت كتلة ثقيلة في الجهة الخلفية أو المُقابلة للحمولة بهدف موازنة ما ترفعه أو تحمله المعدات، تساعد هذه القطعة على إبقاء الآلية ثابتة وتمنع انقلاب الحمولة أو فقدان توازنها. في حال لم تكن هذه القطعة بالحجم أو الوزن المناسب، قد تصبح المعدة غير آمنة حتى عند التعامل مع أحمال صغيرة.

لذلك، يتم تصميم هذه الكتلة بعناية وتثبيتها في المكان المناسب لتحسين الأمان والتوازن وكفاءة الأداء، وهي أساسية في أنواع كثيرة من المعدات الثقيلة مثل الرافعات الشوكية واللوادر والرافعات.

لماذا تُعتبر كتل التوازن ضرورية في مختلف أنواع المعدات؟

يحتاج كل نوع من المعدات الثقيلة إلى نظام مُخصص لحفظ التوازن بشكل يتناسب مع طبيعة استخدامه. والسبب في ذلك يعود إلى ما يلي:

1. موازنة القوى

أثناء تشغيل المعدات الثقيلة، تتولد قوى دورانية، خصوصاً عند امتداد الذراع مع حمل ثقيل، ويتولّد عزماً يجب موازنته لتجنب الضغط الزائد على الهيكل أو القاعدة. وجود الكتلة المُثقّلة في الجهة المقابلة يخفف هذا الضغط ويُحسّن من دقة العمل.

2. ضبط مركز الثقل

وجود مركز ثقل صحيح يُسهّل حركة المعدّة ويزيد من أمانها أثناء العمل، عند تركيب كتلة التوازن في الخلف، ينتقل مركز الثقل باتجاه منتصف الآلية، مما يقلل من خطر الانقلاب، خاصة في اللوادر المفصلية والآليات المجنزرة التي تعمل على منحدرات.

3. الحماية من الانقلاب

الانقلاب من أكثر الحوادث شيوعاً في مجال المعدات الثقيلة. عند تثبيت كتلة توازن مناسبة، تزداد قدرة المعدة على مقاومة الانقلاب الأمامي أو الجانبي، ما يسمح برفع حمولات أثقل دون التأثير على الثبات.

ما هي أنواع كتل التوازن في المعدات الثقيلة؟

تختلف كتل التوازن من حيث الوزن والمادة والشكل ودرجة المرونة. فيما يلي أبرز الأنواع المستخدمة:

1. الكتل الثابتة

يتم دمجها داخل هيكل المعدة أثناء مرحلة التصنيع، وغالباً ما تكون في الجهة الخلفية. تُستخدم في العديد من الحفارات واللوادر والجرافات القياسية، وتوفر توازناً بسيطاً لا يحتاج إلى صيانة، لكنها تقلل من مرونة وزن الآلية أثناء النقل.

2. الكتل القابلة للإزالة أو التركيب حسب الحاجة

تُستخدم بكثرة في الرافعات المتنقلة واللوادر الكبيرة والمعدات التلسكوبية. مُصممة ليتم تفكيكها وتركيبها بسهولة حسب الحاجة لتسهيل النقل أو ضبط الوزن وفق متطلبات الموقع. تتيح بعض المعدات، مثل رافعة ليبهير LTM 1450-8.1، تركيب كتل توازن متعددة بدقة حسب طبيعة المهمة.

3. الكتل القابلة للتحريك الهيدروليكي

تظهر في بعض الحفارات المتوسطة والكبيرة مثل كوماتسو PC490LC-11، حيث يمكن تحريك الكتلة للأمام أو للخلف بحسب الحمل، مما يعزز التوازن أثناء التشغيل ويقلل من عرض المعدة أثناء النقل عند سحبها للداخل.

4. الكتل الرقمية

توجد بشكل رئيسي في الرافعات المتنقلة أو الرافعات الشوكية الكهربائية، تعتمد على حساسات وبرمجيات تقوم بتعديل الوزن بشكل آلي. في بعض الرافعات الشوكية الكهربائية الحديثة، تتم مراقبة التوازن إلكترونياً لحظة بلحظة لضمان أقصى درجات الأمان والكفاءة.

كتل التوازن حسب نوع الآلية

الحفارات

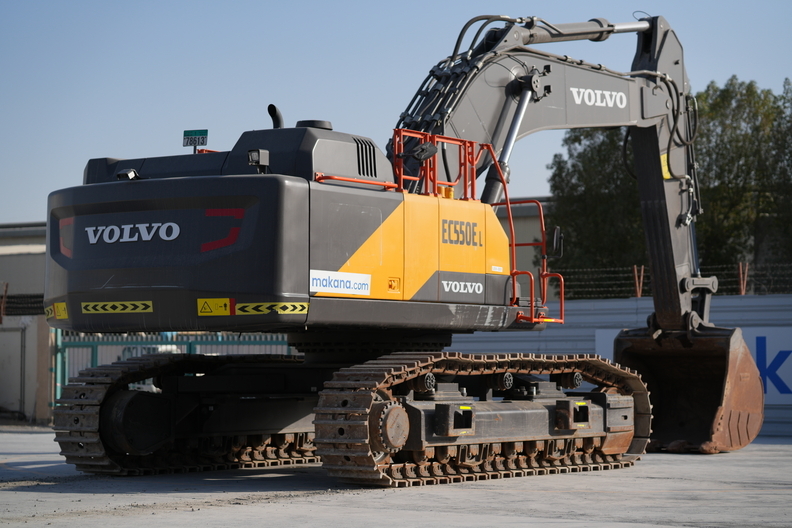

تعتمد الحفارات المجنزرة وتلك المزودة بعجلات بشكل كبير على قطع توازن خلفية، سواء كانت ثابتة أو قابلة للتحريك هيدروليكياً، لتعويض وزن الذراع والدلو أثناء الامتداد. تتناسب كتلة التوازن مع مدى الذراع وقدرة الرفع. على سبيل المثال، حفارة فولفو EC550 مزودة بقطعة توازن تزن نحو 10,600 كغ لتحقيق قوة اختراق تصل إلى 251 كيلو نيوتن.

على مكنة، غالباً ما تُظهر الحفارات المستعملة التي تحتفظ بقطع التوازن الأصلية من المصنع توازناً هيكلياً أفضل وتقييمات فحص أعلى.

الرافعات (المجنزرة، المتنقلة، البرجية)

تُعد الرافعات من أكثر المعدات تطلباً من حيث نظام التوازن نظراً للحمولات الثقيلة ونطاق الرفع الواسع.

• الرافعات المتنقلة مثل Grove GMK5250XL، تعتمد على كتل توازن منفصلة يصل مجموعها إلى أكثر من 80,000 كغ، وقد تُزوّد بأوزان خلفية إضافية (Superlift) لتحسين التوازن.

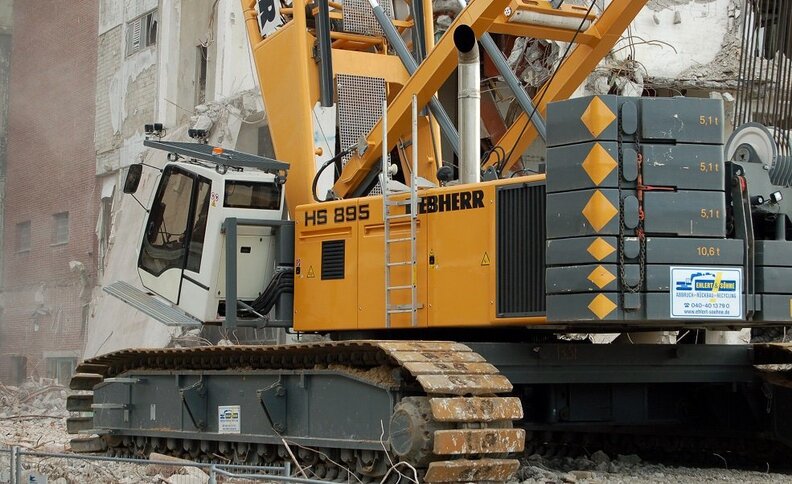

• الرافعات المجنزرة تعتمد على تكديس كتل توازن فوق الهيكل العلوي، وتستخدم أحياناً أذرع توازن خلفية.
• الرافعات البرجية تثبّت كتل خرسانية في الجهة المقابلة للحمولة (counter-jib)، وفق حسابات دقيقة تعتمد على أقصى نصف قطر للرفع.

يؤثر ترتيب هذه الكتل مباشرة على مخططات الحمولة، وهي معيار حاسم لدى المشترين والمفتشين.

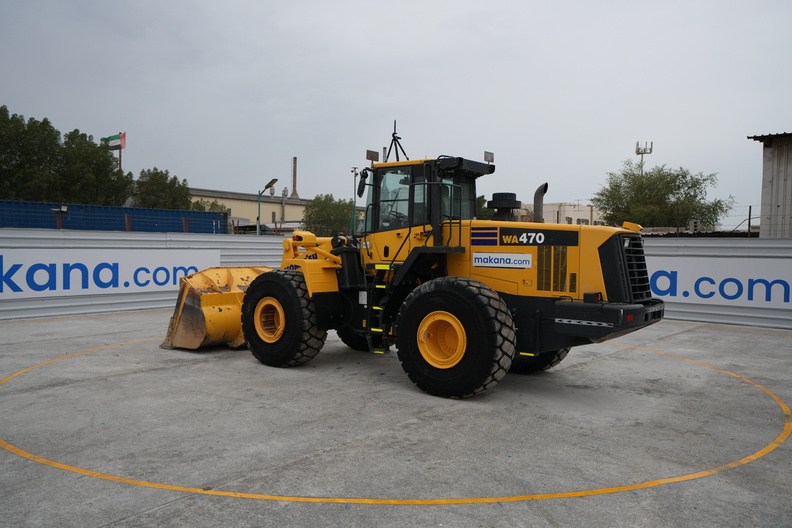

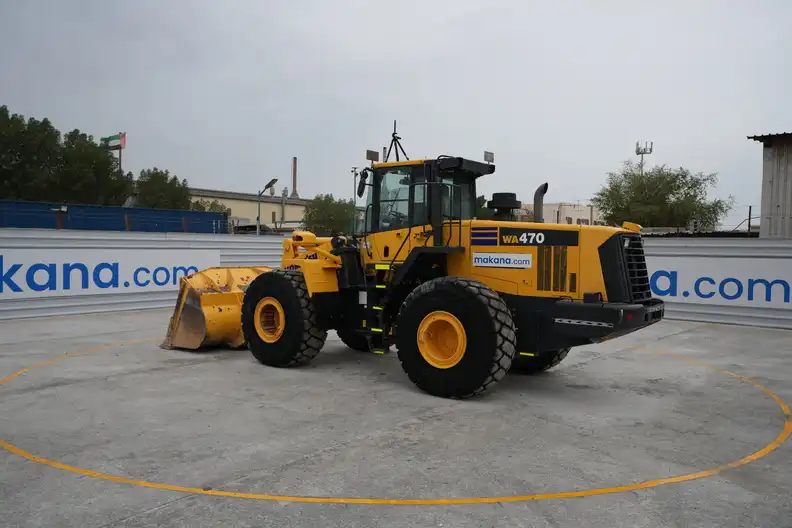

اللوادر بعجلات

تحتوي اللوادر مثل كاتربيلر 980M على كتل توازن ثابتة في نهاية الآلية داخل منطقة المحرك، لمعادلة الوزن عند امتلاء الدلو الأمامي. وفي الطرازات الأكبر، يمكن إضافة أطقم توازن خلفية اختيارية لزيادة الثبات عند استخدام ملحقات ثقيلة مثل مخالب الأخشاب أو الشوك.

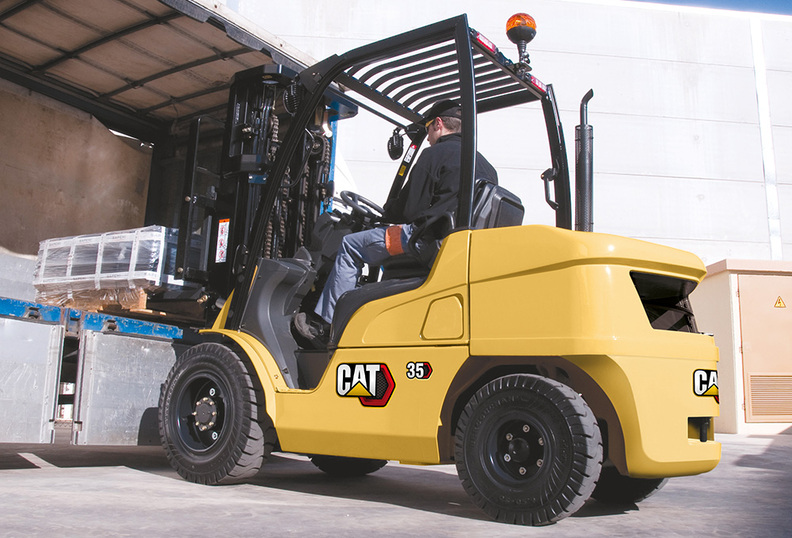

الرافعات الشوكية

الرافعات الشوكية تعتمد من الأساس على مبدأ التوازن. الكتلة الخلفية، وغالباً ما تكون من الحديد المصبوب، تعادل الوزن المحمّل على الشوكات الأمامية.

• الرافعات العاملة بمحركات احتراق داخلي تحتوي عادة على كتلة ثابتة كبيرة تُدمج مع غرفة المحرك.
• في الرافعات الكهربائية، يُستخدم وزن البطارية أو تُضاف كتل توازن خلفية لتحقيق الاستقرار.

وجود كتلة توازن غير صحيحة أو مفقودة في الرافعات المستعملة هو عامل خطر عند الفحص ويؤثر على أمان الرفع.

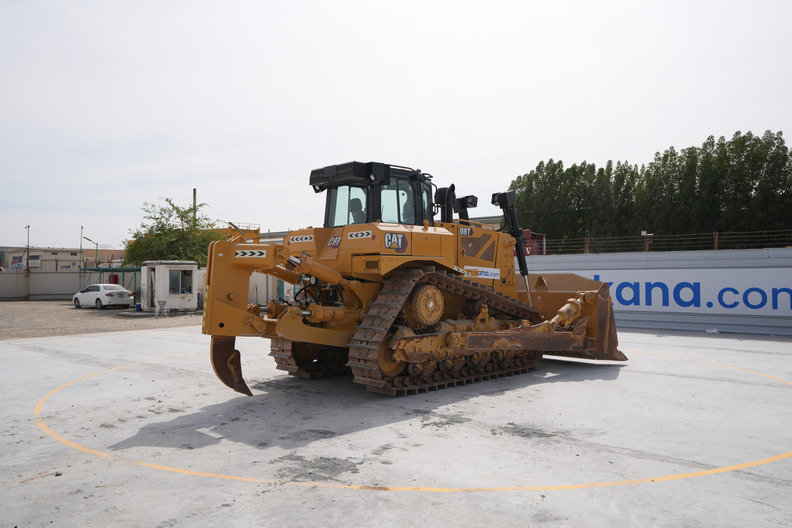

الجرافات واللوادر المجنزرة الصغيرة

رغم أن الحديث عنها في هذا السياق أقل شيوعاً، إلا أن الجرافات واللوادر الصغيرة قد تستخدم كتل توازن أمامية أو خلفية، خاصة في حالة عدم وجود شفرة أو دلو.

تساعد هذه الكتل على تعزيز التماسك وتوزيع الوزن بشكل أفضل عند تشغيل الأدوات الخلفية مثل المثقب.

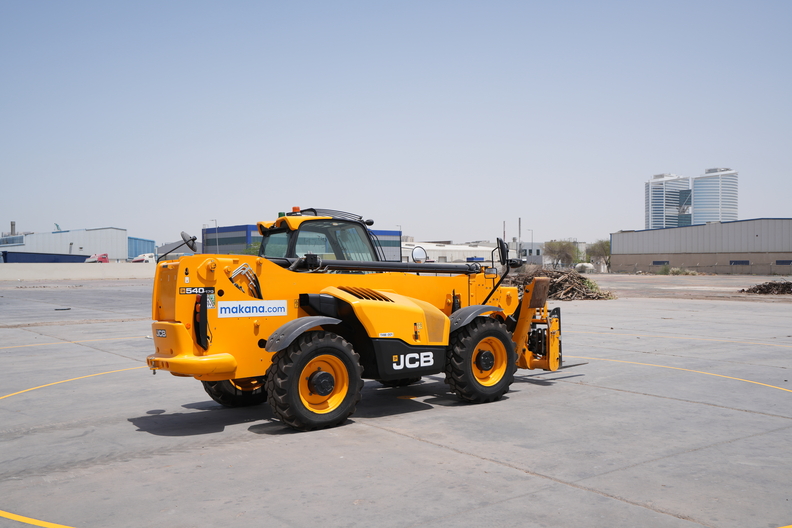

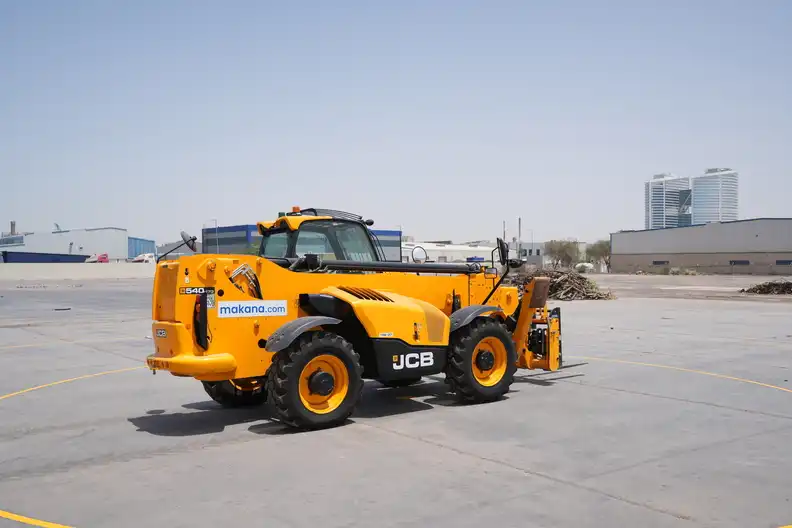

الرافعات التلسكوبية (Telehandlers)

تواجه هذه الآليات تحديات في الحفاظ على الاستقرار بسبب وجود ذراع تلسكوبي يمكن أن يمتد لمسافات طويلة ويرفع الحمولات على ارتفاعات كبيرة.

تقوم الشركات المصنعة بتصميم أنظمة توازن مرنة تتكيف مع أطوال الذراع المختلفة والملحقات المتنوعة. وتتميز بعض الطرازات المتقدمة بأنظمة ذكية لضبط الاستقرار تقوم بضبط الضغط الهيدروليكي بناءً على فعالية كتلة التوازن في كل حالة.

مواد تصنيع كتل التوازن وتصميمها

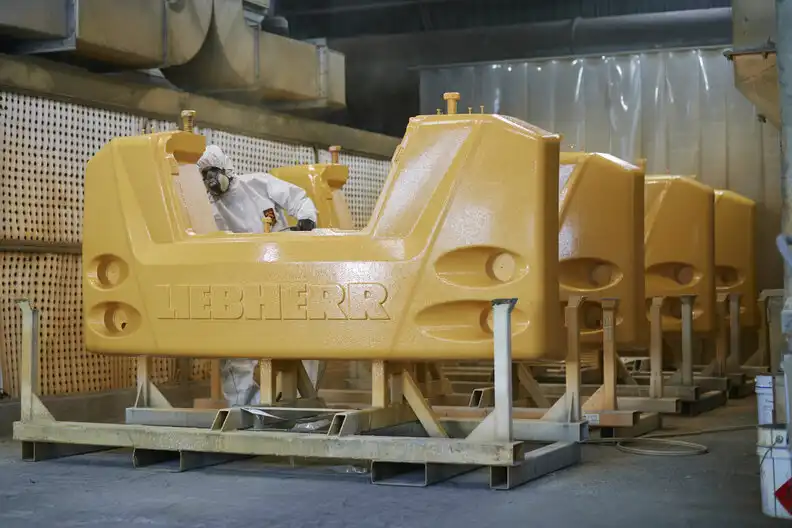

• الحديد المصبوب: الخيار المفضل عند الحاجة لكثافة عالية ودقة في التصنيع. يُستخدم بشكل شائع في كتل التوازن الأصلية من المصنع للحفارات والرافعات.
• الخرسانة: أقل تكلفة لكنها أكبر حجماً، وغالباً ما تُستخدم في أذرع التوازن الخلفية للرافعات البرجية أو كإضافات غير أصلية بعد البيع.
• المواد المركبة: تُستخدم أحياناً في بعض الرافعات الشوكية الحديثة والمعدات المتخصصة، لما تتميز به من نسبة قوة إلى وزن عالية.

الكثافة والشكل والموقع

يجب أن يتناسب شكل كتلة التوازن مع نصف قطر الدوران الخلفي ومساحة المحرك. بعض طرازات الحفارات الكبيرة مزوّدة بكتل توازن منحنية تتيح حركة الدوران بكفاءة مع الحفاظ على مساحة مناسبة لحجرة الوزن.

أما من حيث التثبيت، فإن وضع الكتلة في نقطة منخفضة ومتمركزة ضمن الهيكل يضمن توزيع الوزن بشكل صحيح دون أن يؤدي إلى ميل جانبي أو ارتفاع غير مرغوب في نهاية الآلية.

الأسئلة الشائعة

ما هي كتلة التوازن في المعدات الثقيلة؟

كتلة التوازن هي قطعة ثقيلة، عادة من الحديد المصبوب أو الخرسانة، تُركّب في الجهة الخلفية أو المقابلة للحمولة لموازنة ما ترفعه أو تحمله الآلية. وهي ما يمنع الحفارات والرافعات واللوادر من الانقلاب عند العمل بحمولات ثقيلة على مدى ممتد.

من أي مادة تُصنع كتلة توازن الحفارة؟

تُصنع معظم كتل توازن الحفارات من الحديد المصبوب، نظراً لكثافته العالية وقابليته للتشكيل بدقة ليناسب هيكل الآلية الخلفي دون إضافة حجم غير ضروري. بعض كتل التوازن غير الأصلية تُصنع من الخرسانة، وهي أقل تكلفة لكنها تحتاج حجماً أكبر لتحقيق نفس الوزن.

ما هي الأنواع الرئيسية لكتل التوازن؟

الأنواع الأربعة الرئيسية هي: الكتل الثابتة (مُدمجة في الآلية من المصنع)، والكتل القابلة للإزالة أو التركيب (شائعة في الرافعات والرافعات التلسكوبية لمرونة النقل)، والكتل القابلة للتحريك الهيدروليكي (موجودة في بعض الحفارات الكبيرة)، والكتل الرقمية التي تستخدم حساسات لضبط التوازن لحظياً.

لماذا تحتاج الرافعات إلى كتل توازن بهذا الثقل؟

ترفع الرافعات حمولات ثقيلة جداً على مدى بعيد، مما يولّد قوة انقلاب قوية باتجاه جهة الحمولة. تعمل كتلة التوازن في الجهة المقابلة على موازنة هذه القوة، وقد تصل أحياناً إلى عشرات الآلاف من الكيلوغرامات في الرافعات المتنقلة الكبيرة، للحفاظ على ثبات الرافعة ضمن كامل نطاق مخططات الرفع.

هل يمكن إزالة كتلة توازن الآلية؟

يعتمد ذلك على نوعها. الكتل الثابتة مُلحّمة أو مُثبّتة بشكل دائم وليست مُصممة للإزالة. أما الكتل القابلة للإزالة أو التركيب، الشائعة في الرافعات المتنقلة واللوادر الكبيرة، فهي مصممة خصيصاً للفك من أجل النقل، ثم إعادة تركيبها وضبطها حسب متطلبات موقع العمل.

الخلاصة

كتل التوازن أساسية لسلامة المعدات الثقيلة وكفاءة عملها. يؤثر تصميمها على قدرة الرفع وكيفية تحرك وتشغيل واستقرار الآلية على المدى الطويل.

بالنسبة للمشترين والبائعين على مكنة، فإن فهم طريقة تصميم وتوزيع كتل التوازن يساعد في تقييم حالة الآلية وإمكانياتها في مواقع العمل. وخلال الفحص، التأكد من مطابقة كتلة التوازن للمواصفات الأصلية وسلامتها وطريقة تثبيتها هو أمر هام مثل فحص عدد ساعات التشغيل أو كفاءة النظام الهيدروليكي.

قد لا تكون كتلة التوازن جزءاً متحركاً، لكنها أساس لتحرّك كل شيء بأمان.
